一、存在問題

三通管處的壓力表指針有抖動，渦街流量計示值偏高，如何處理?

二、分析

(1)起因

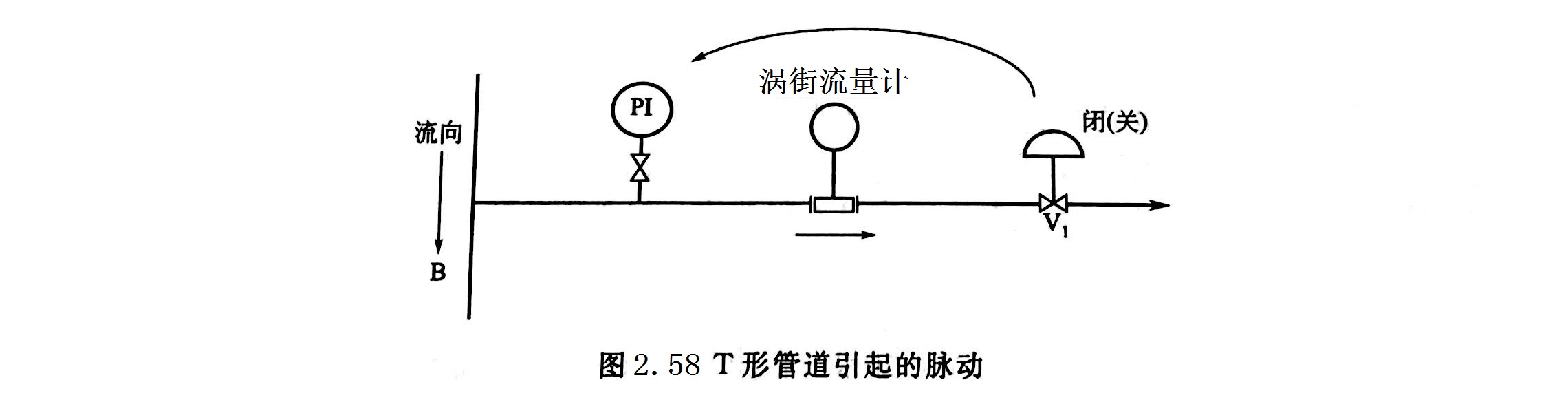

廠區內的蒸汽總管、壓縮空氣總管、氮氣總管等鋪設在管架上，某個車間或部門需要，則通過三通取用。按照設計規范，流量計要放在控制閥之前，于是就出現如圖2.58所示的系統。

在圖2.58所示的系統中，往往發現壓力表指針有左右抖動，與之串聯的渦街流量計示值也有明顯的偏高。這是因為流體在總管內高速流動，經過三通管時產生旋渦，因為旋渦消耗能量，使三通管內靜壓降低，一個旋渦就使壓力表示值往負方向抖動一次，從而出現壓力表指針抖動現象。

(2)壓力脈動引起渦街流量計示值偏高

壓力表指針抖動的實質是管道內流體的壓力脈動。由于有脈動存在，即使儀表下游的閥門關閉，流量計仍會因壓力脈動而出現“無中生有”現象。

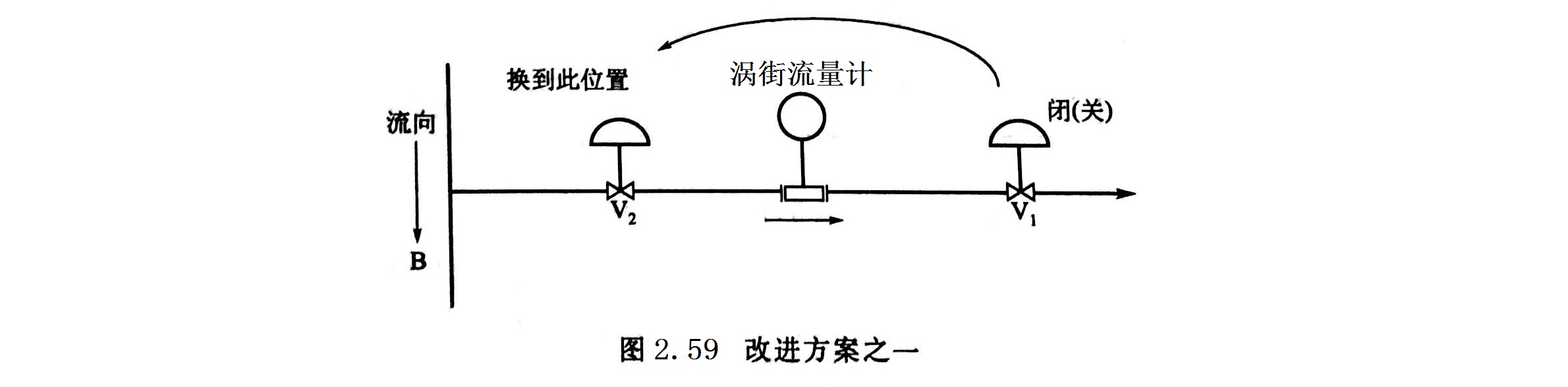

解決這一問題的方法，建議如果流量計停用，不是關閉流量計后面的閥門，而是關閉流量計前面的閥門。如果能做到這一點當然很好，但實際效果并不佳，因為圖2.59中的閥門 V2大多裝在管架上，很少有人爬到管架上去操作此閥，而是操作設在車間內的閥門V1。這樣壓力脈動引起流量示值偏高的問題仍未真正解決。

（3）新的方案

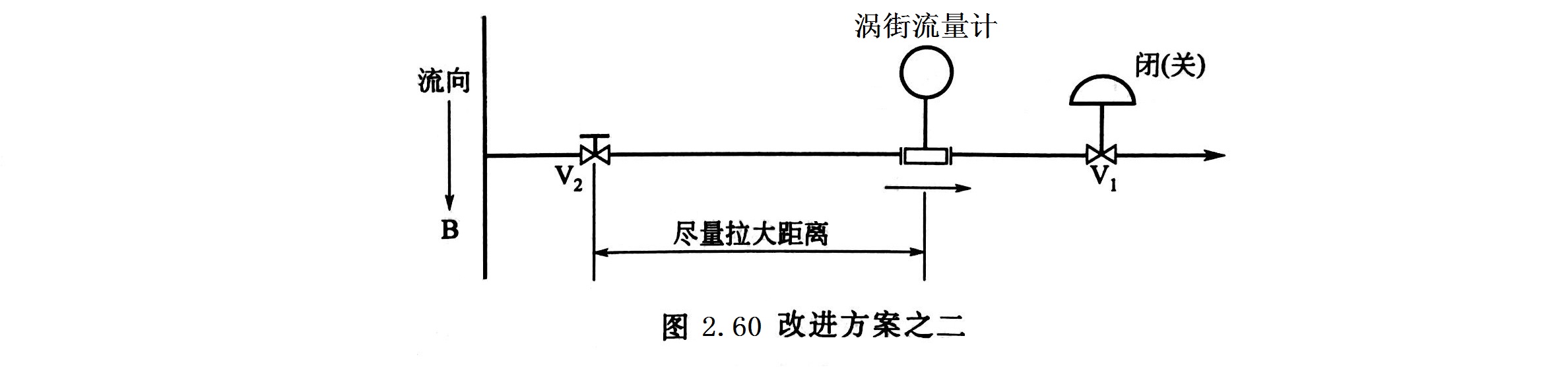

將渦街流量計移到支管下游離脈動源盡可能遠的地方，能使脈動大大衰減（如圖2.60），從而使流量計免受壓力脈動的傷害。

流體的振動會因在介質中傳播距離的加長，振動幅值得到衰減，而且振動頻率越高，衰減越快。

   所以，增大距離是一個簡單易行、成本低廉的好辦法。
