一、存在問題
用戶反映用電磁流量計測量自來水流量，一年里大多數時間很準，但高溫時間段，分表比總表走得快。
某大廈五樓和三樓各裝電磁流量計一套，四樓未裝表，用差值法計算耗水量:
Q4=Q5-Q3
式中 Q4——四樓用戶耗水總量m3；
Q5——五樓總表水總量m3；
Q3——三樓用戶耗水總量m3。

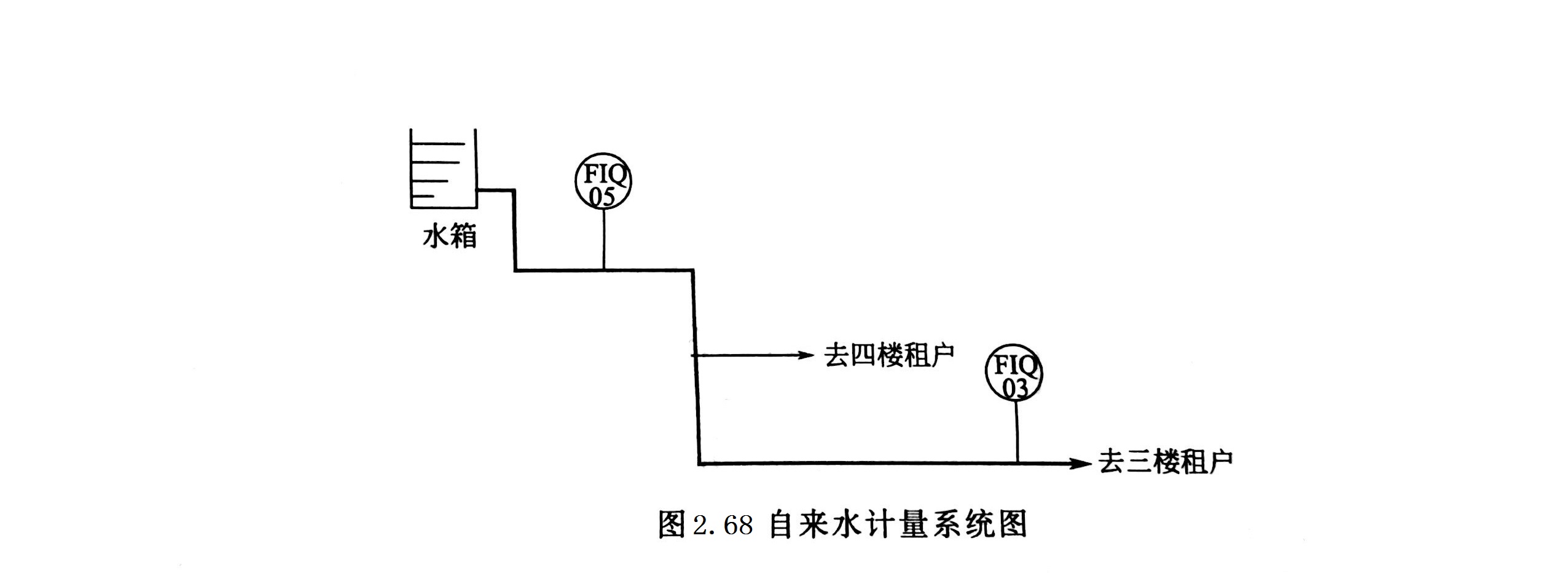

系統圖如圖2.68所示。
從計算機計量數據采集系統統計數據計算，以前幾年，耗水總量統計結果屬正常，但在夏季最熱的數天，Q4出現負值，原因是Q3>Q5，這個結論是錯誤的。
二、分析與診斷
(1)三樓電磁流量計示值為什么會偏高?
我公司技術人員察看了現場，發現設在五樓的水箱無太陽的直接照射，由自來水管網補水，水溫較低。由于水箱是開口容器，所以水中溶解的空氣應已達飽和程度。沿途自來水管從大氣中吸收熱量，水溫有所升高，尤其是在三樓處，有一段約20m長敷設在室外，溫度升得更高，自來水流過此處進入三樓流量計處有氣體從水中析出，聚集在水平管道的上部。這段管道到了三樓就再也沒有上行的機會，所以水平管內積的氣體排不出去。

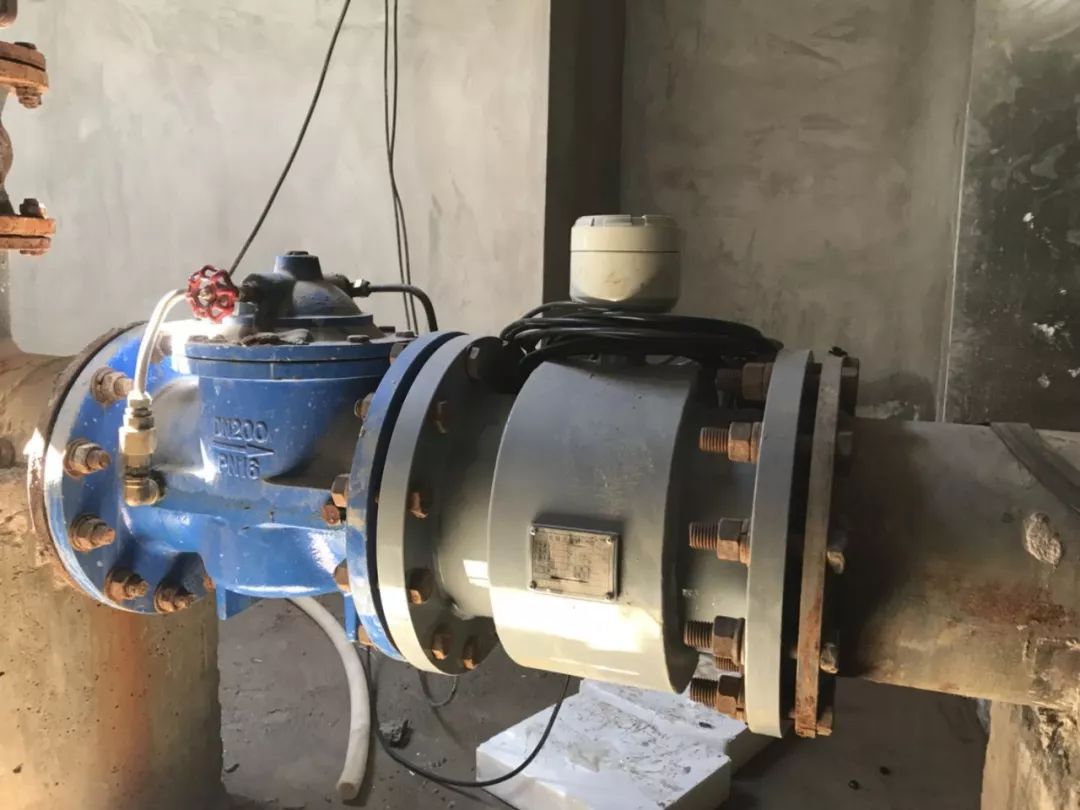

安裝在三樓水平管上的電磁流量計測量管內也難免有氣體，占據一定的流通截面積，從而使流量示值偏高。
(2)整改建議
在三樓水平管的合適位置增設氣體收集器和排氣閥，定期排放掉管內積氣。
三、討論
(1) Q4出現負值的原因
Q4出現負值的原因有兩個，一是三樓水平管內積氣，而且不能自行排出，也未設排氣口，以致三樓電磁流量計示值偏高;二是在上述式中，Q4是個很小的數值，即四樓用戶用水量很小，按月統計的報表顯示，其耗水量不及三樓用戶的2%，所以Q5和 Q3的誤差最終均由 Q4來消化，會對四樓計量數據帶來較大的誤差。
如果將總表改裝在四樓，三樓耗水量改由做減法的方法得到，則不會有用戶出現負值的情況。這一實例可得出“測量小的”“推算大的”是一條有用的經驗。
(2)在必要的地方安裝排氣閥
在可能積氣而且無法自行排出這些氣體的地方安裝排氣閥，也是一條重要的經驗。
