一、提問

渦街流量計測量管上游的墊片突入管道內對儀表示值為何有影響。

二、解答

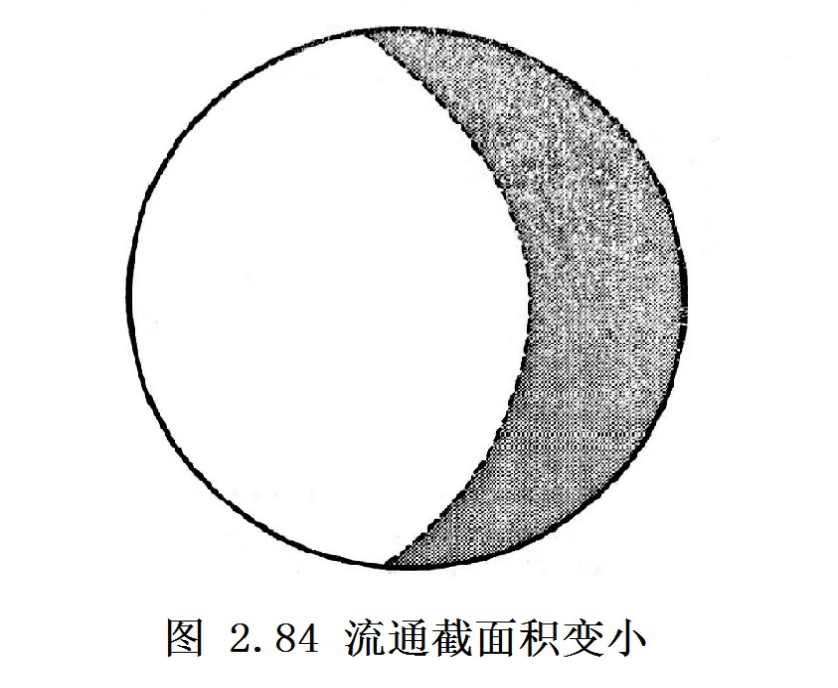

現場多次發現，渦街流量計上游的墊片突入管道內，引起流量示值偏高。原因是突入的墊片使圓形流通截面積縮小，如圖2.84 所示。流體在以很高的流速流過渦街流量計測量管時，由于流體在圓形截面部分被阻擋后，流通截面縮小，流體被加速，這一被加速的流體束沖擊在旋渦發生體上，產生的旋渦數相應增多，引起儀表示值偏高。另外，流體在流過突入管內的墊片時，在墊片的背流面還會產生渦流，在這種渦流足夠強時，也會被儀表的檢測元件感知，引起噪聲和示值偏高。

解決的方法是在發現這種安裝缺陷后及時糾正，重新安裝。

(1)小通徑流量計應特別注意

墊片突入管道內引起渦街流量計示值偏高的現象常見于小通徑儀表，例如DN40通徑儀表，墊片突入管道內只要有5mm，流過墊片的流體就會被加速20%以上。影響大的另一原因是發生體與墊片之間的距離太小，墊片出口的流束完全來不及膨脹就撞沖在發生體上。

相反，如果流量計通徑有200mm，墊片突入管道內 5mm，流體被加速的比例要小得多。而且因為旋渦發生體與墊片之間的距離增大，墊片出口的流束在撞到發生體之前已有一定的膨脹，影響較小。

(2)普遍意義

墊片突入管道內對流量測量產生影響的例子不僅渦街流量計有，其他流量計例如電磁流量計、差壓流量計等也有。杜絕這一問題的方法是提高安裝質量，而且在配置墊片時就要注意，墊片的內徑宜比管道內徑大數毫米。
