一、現象

電磁流量計示值以固定的頻率上下跳動。

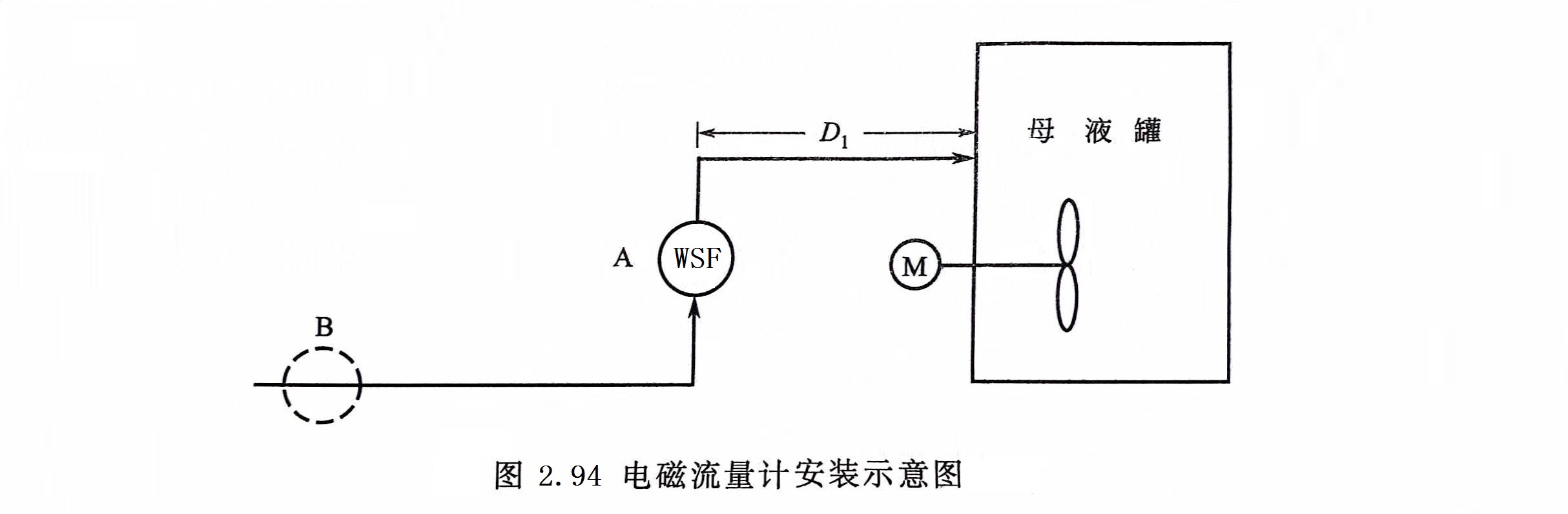

江蘇某化工廠一段工藝流程如圖2.94所示，母液經電磁流量計從前一設備送向母液罐。儀表投運后，流量示值以固定頻率上下跳動，DCS顯示器上顯示的瞬時流量歷史曲線成一根很寬的帶子。現場檢查后直管段長度及接地等安裝條件均符合要求，未查出原因。一次偶然機會，母液罐內的攪拌器停止運轉，發現流量示值自己恢復穩定，向操作工調查工藝操作上有何變化，才知母液罐內的攪拌器停止轉動。經進一步檢查發現，此攪拌器是側壁安裝，而且其位置距安裝流量計的進料管管口僅1m左右，很明顯是攪拌器槳葉以固定的周期翻起浪波，使得進料口處的阻力周期變化導致管內流速脈動。電磁流量計出口端到容器壁的距離D₁太近，僅約1.5m，使流量計出口流速不穩，流量示值產生有規則的搖擺。后將流量計從A位置改到B位置，遠離原安裝位置約10m，流量計示值趨穩定。

二、討論

(1)示值脈動的危害

本例中所說的流動脈動對儀表積算總量影響還不大，因為攪拌器槳葉引起的脈動頻率較低，其數值遠遠低于所選電磁流量計的激勵頻率，所以盡管流量示值大幅度周期性擺動，但其準確度并無明顯變化，其影響僅僅是示值難以讀數和DCS中趨勢曲線無法制作。

(2)脈動幅值過大時的原因

脈動流的平均值如果離標尺上限不遠，則脈動峰值很容易超過上限而進入飽和區，導致儀表示值偏低。

(3)結論

①本實例中的流動脈動，是由攪拌器轉動時其葉片泛起的波浪阻擋母液管出口引發的。

②本實例中，處理流動脈動帶來的不良后果的方法是將流量計移到離脈動源較遠的地方，通過管阻將脈動衰減。
