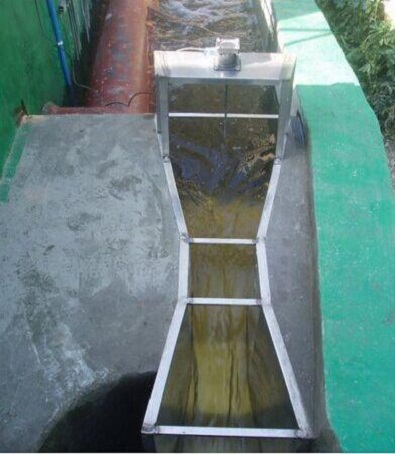

不銹鋼巴歇爾槽用途及簡介
明渠流量計應用在所有城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、
工礦企業廢水排放以及水利工程和農業灌溉用渠道。工業和公用事業常用測量污水的明渠流量儀
表按測量原理大體可分為堰法和測流槽兩種。堰式流量計的特點：結構簡單，安裝方便，測量精
度和可靠性好；

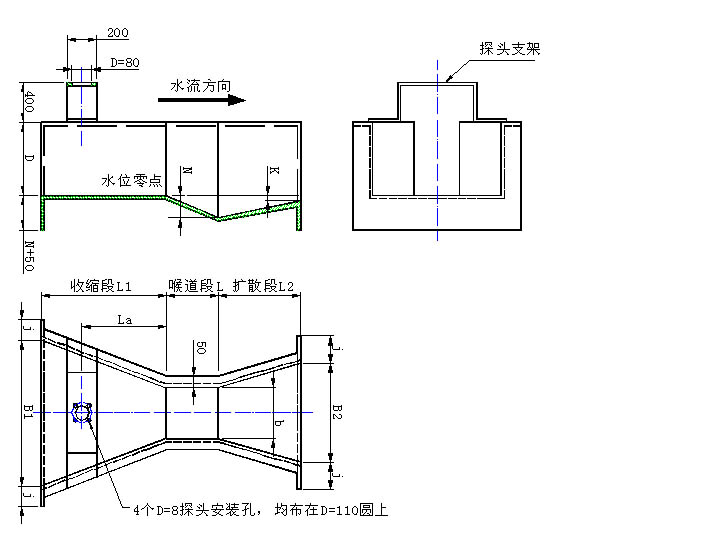

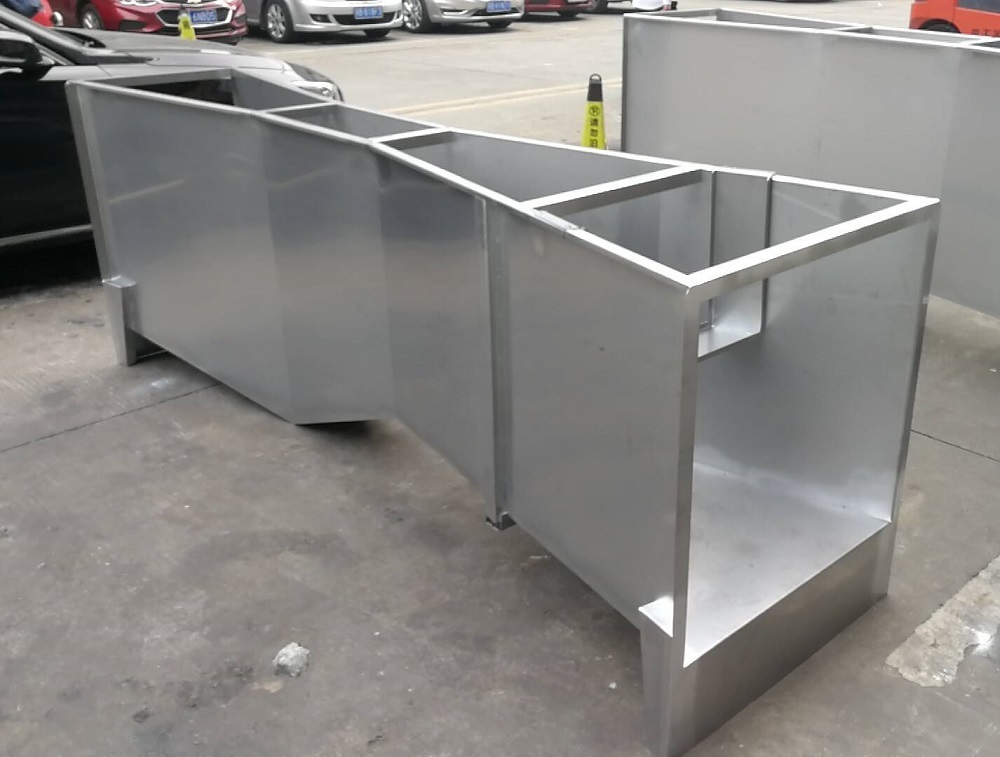

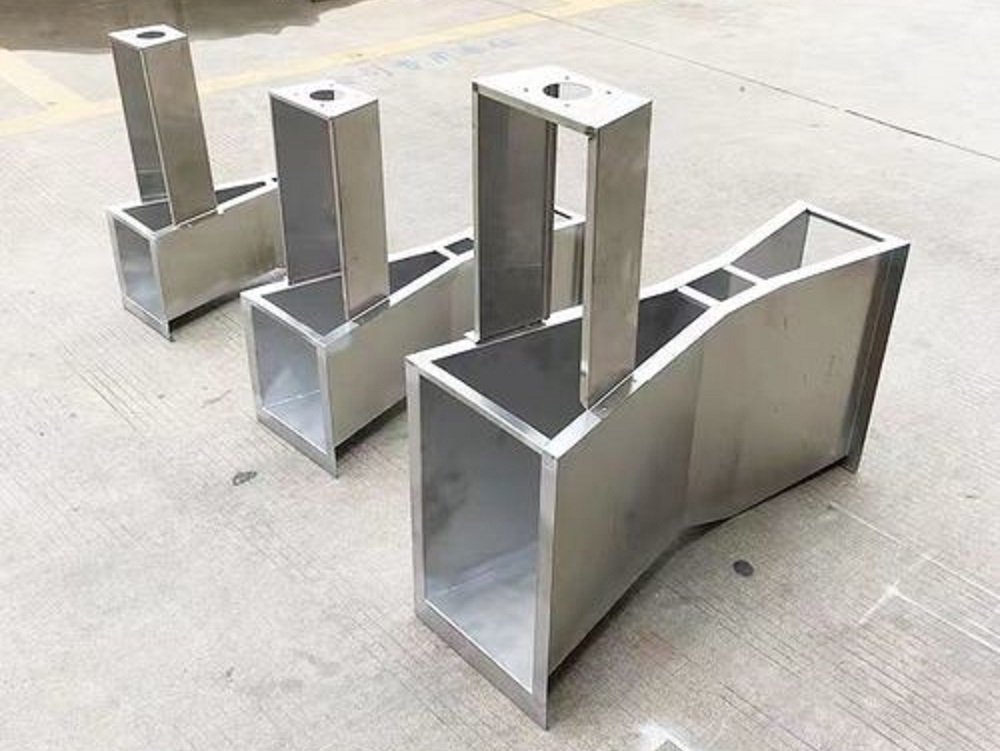

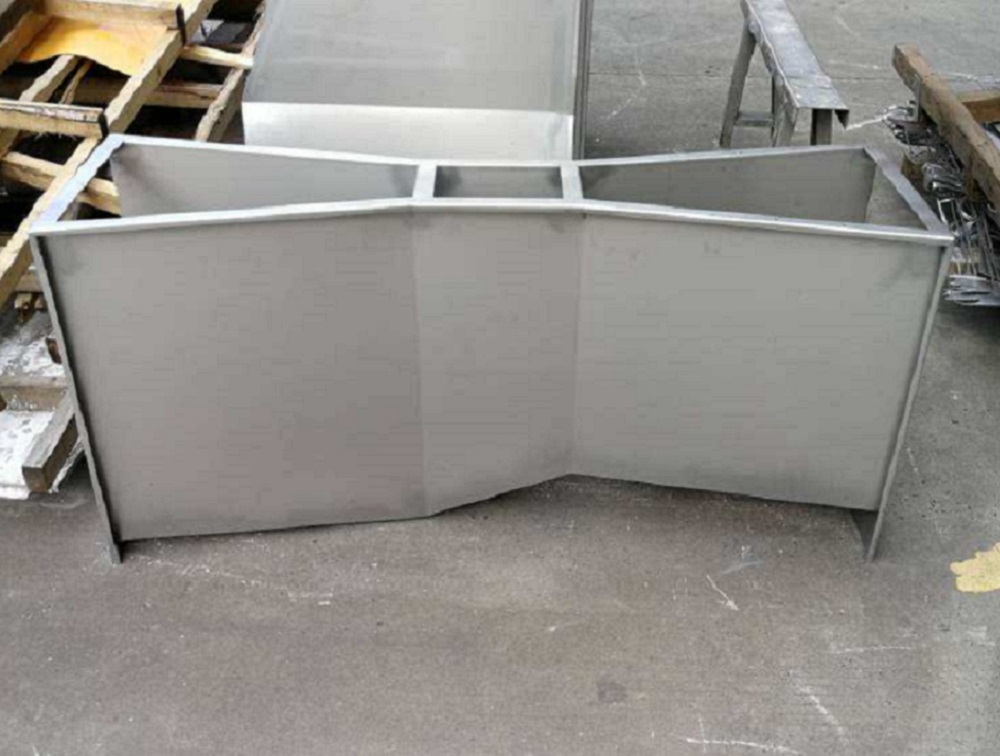

不銹鋼巴歇爾槽外形結構
第一步：巴歇爾槽放入明渠中，保持槽子水平，
要求：
（1）保持巴歇爾槽下游排放暢通。不積水，如不暢通。保持水位差大于或等于30MM。

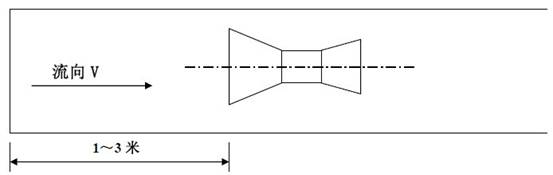

（2）巴歇爾槽前直段有1-3米的距離緩沖區，緩沖渠應和槽子底部水平，有便于超聲波的測量。
（3)必須保證巴歇爾槽下游有水位差，排放暢通，不會積水。

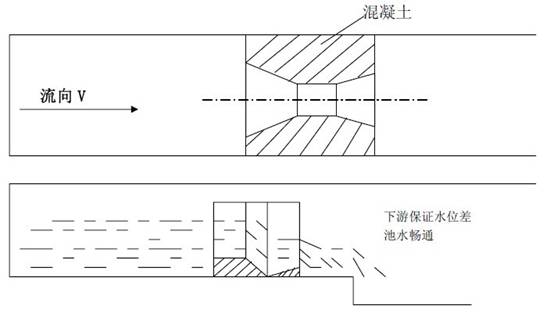

第二步：在巴歇爾槽左右用混凝土澆灌或用磚累起，保證槽子不變形，大槽子內部要有支撐，保
證槽子不凸出。保證水流全部從巴歇爾槽經過。巴歇爾槽安裝一定是要水平。如果槽子距渠道距
離過大，用磚壘砌使槽子和磚距離始終保持50-100毫米，然后用水泥砂漿填滿。

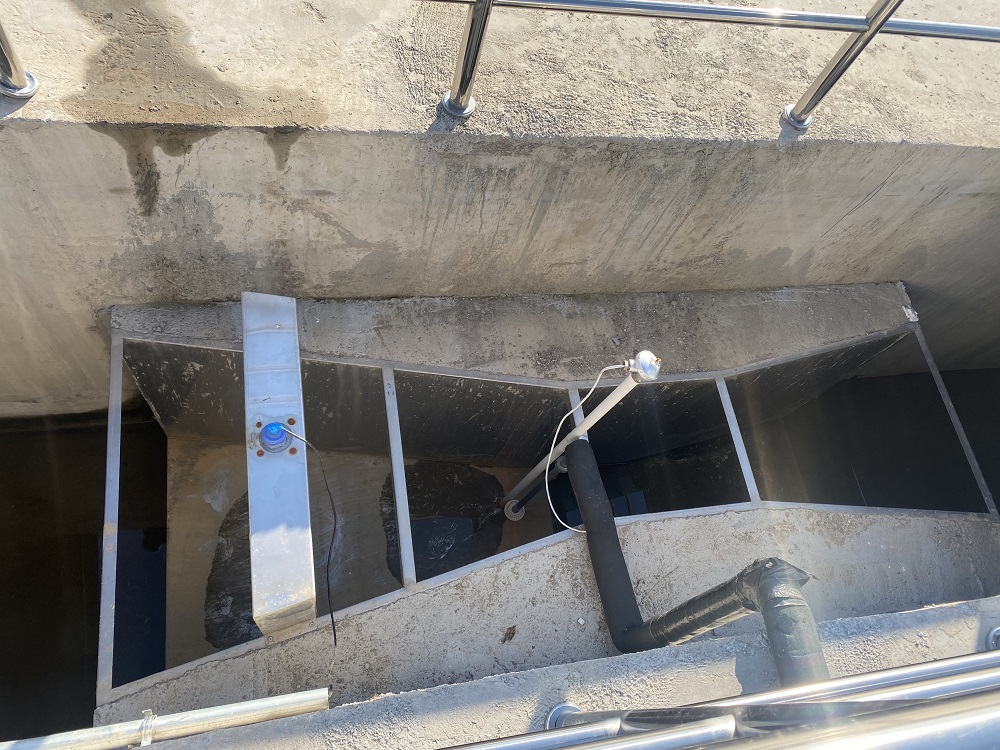

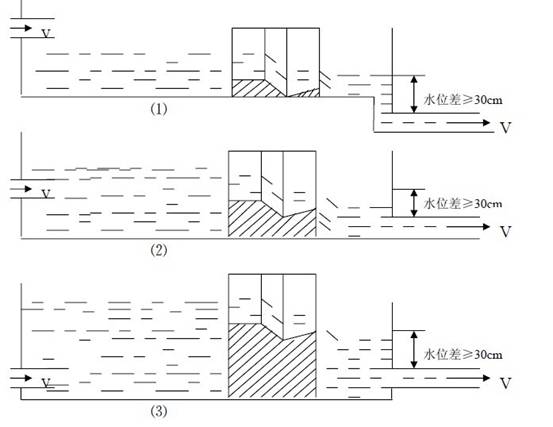

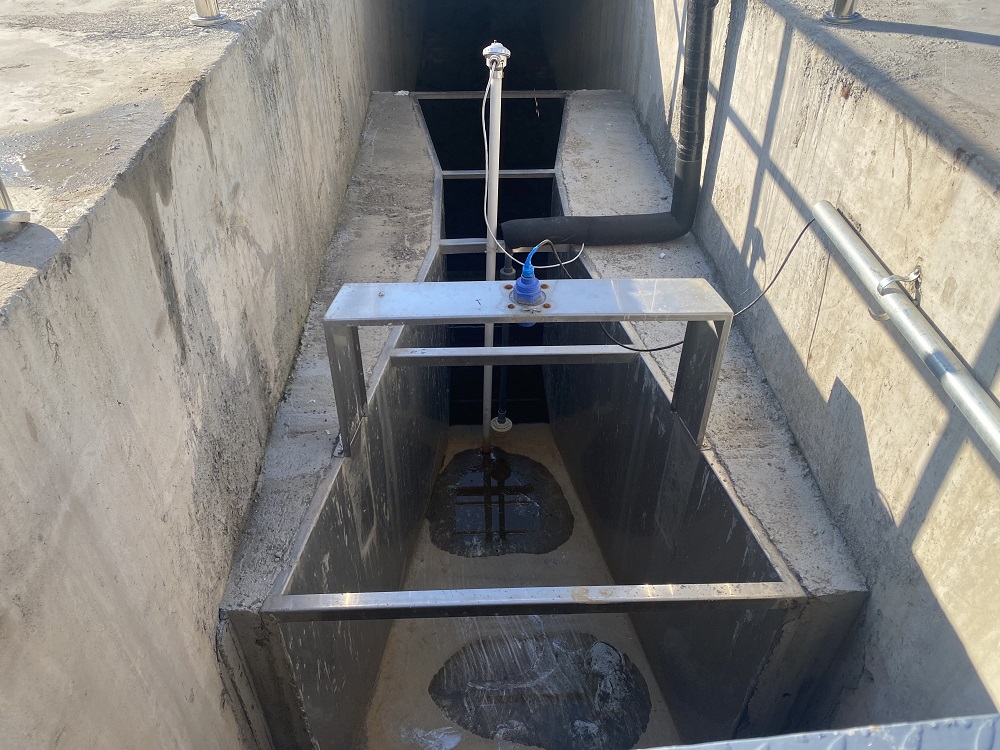

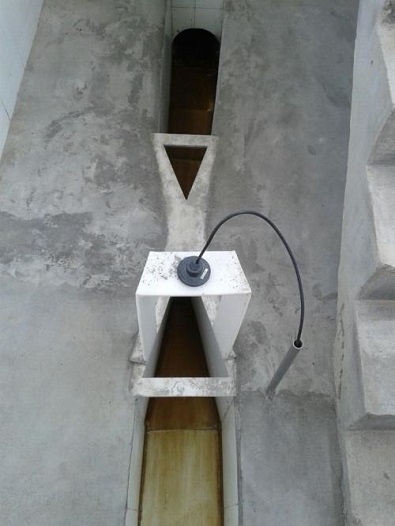

巴歇爾槽安裝的幾種情況：
巴歇爾槽安裝的最關鍵點：必須保證巴歇爾槽下游有水位差，排放通暢，不會積水。
注：巴歇爾槽支架處為水流上游。
